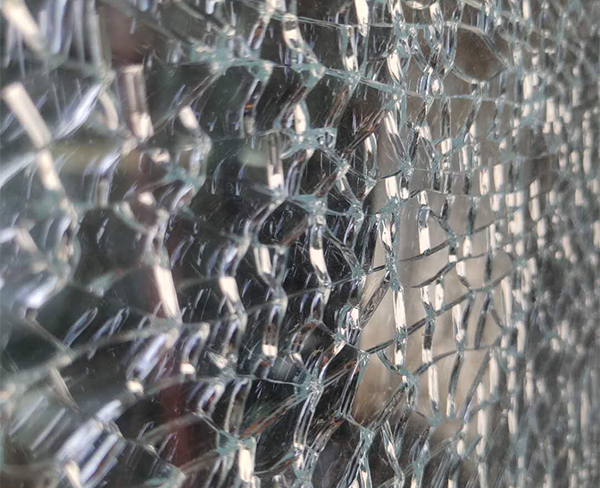

呼和浩特钢化玻璃厂指出钢化玻璃是法律法规确认的安全玻璃，广泛应用于玻璃门、建筑幕墙、立面窗、室内隔断、家具等机械强度和安全要求较高的场所。靠近热源和冷热冲击的隔断。钢化玻璃的特性决定了自爆是不可避免的，自爆的时间和条件无法预测。因此，为了防止钢化玻璃自爆造成的危害，在玻璃加工和安装过程中经常采取一些措施或方法来减少钢化玻璃自爆造成的损失。影响钢化玻璃爆裂的因素：1.玻璃损伤因素:玻璃表面。由于处理、安装和维护不当，边缘会爆炸。表面腐蚀和塌陷容易破坏钢化玻璃的应力，导致钢化玻璃自爆。2.安装因素：在安装过程中，如果安装间隙小或玻璃与框架直接接触，玻璃与框架的膨胀系数在阳光下不同，容易挤压玻璃的边缘或角落，导致钢化玻璃爆裂。3.玻璃加工因素：钢化玻璃钻孔或切角容易爆裂。4.自然因素：强台风等风灾导致抗风压设计失效，可导致钢化玻璃爆裂。详情可以拨打呼和浩特钢化玻璃厂电话。

减少钢化玻璃自爆的方法：1)避免玻璃钢化应力过大；2)使用含硫化镍结石较少的原片，即使用优质原片；3)钢化玻璃的二次热处理，通常称为引爆或均质处理。二次热处理一般分为三个阶段:加热、保温、冷却过程。加热阶段是玻璃表面温度从室温升至280℃的过程；保温阶段是指所有玻璃的表面温度达到290℃±10℃，并保持至少2h；冷却阶段从玻璃保温阶段完成后降至室温75℃；整个二次热处理过程应避免炉温超过320℃，玻璃表面温度超过300℃，否则玻璃的钢化应力会因过热而松弛，影响其安全性。4）在玻璃上粘贴高性能聚酯薄膜。聚酯薄膜通常被称为安全防爆薄膜。当玻璃因各种原因破碎时，可粘贴玻璃碎片，防止飞溅，保护建筑内外人员免受飞溅玻璃碎片的伤害，风、雨等异物难以损坏房间。安全防爆膜可与有机胶连接到框架边缘系统，形成玻璃膜保护系统，防止坠落。呼和浩特钢化玻璃厂指出目前钢化玻璃的自爆率为千分之四。
